Valvole CETOP
07 - Duplomatic |
|
 |

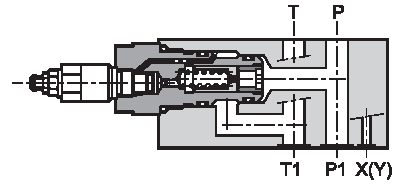

Valvola
regolatrice di pressione pilotata - PRM7 |
 |
| |
61410
— Valvola
regolatrice di pressione pilotata, realizzata nella
versione modulare con superficie di attacco rispondente alle
norme CETOP e ISO.
— È assiemabile con tutte le valvole modulari CETOP 07 senza
l’impiego di tubazioni, utilizzando solo appositi tiranti o viti.
— È disponibile nel tipo per semplice regolazione sulla via P e
scarico in T, con tre campi di regolazione pressione.
— Questa valvola viene normalmente impiegata come
regolatrice di pressione del circuito idraulico.
— È normalmente fornita con vite di regolazione.
| PRM7 |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
160-250-315 |
|
Portata max |
l/min |
300 |
|
|
|
|

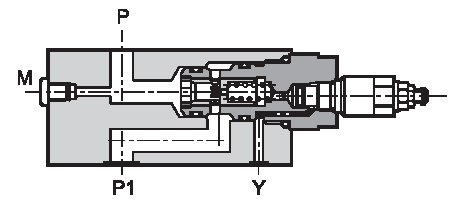

Valvola riduttrice
di pressione - PZM7 |
|
| |
62410
— La valvola PZM7
è realizzata nella versione modulare e con
superficie di attacco rispondente alle norme CETOP e ISO.
— È del tipo a due stadi e viene impiegata per assicurate la
stabilità della pressione regolata, anche al variare della
portata che attraversa la valvola.
— La valvola PZM7 è assiemabile rapidamente sotto le valvole
direzionali DSP7 (vedi catalogo 41 420), senza l’impiego di
tubazioni, utilizzando appositi tiranti o viti, formando gruppi
modulari compatti.
– È normalmente fornita con vite di regolazione.
| PZM7 |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
100-250 |
|
Portata max |
l/min |
250 |
|
Versioni per riduzione pressione sulle
vie P e A |
- |
- |
|
|
|
|

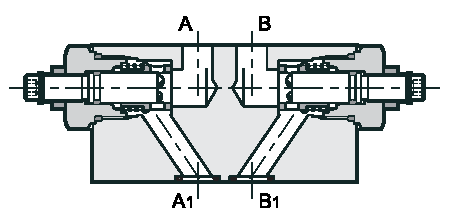

Valvola
regolatrice di portata a strozzamento semplice - QTM7 |
|
| |
64410
— Valvola
regolatrice di portata a strozzamento semplice con
valvola di non ritorno incorporata per flusso libero inverso,
realizzata nella versione modulare e con superficie di attacco
rispondente alle norme CETOP e ISO.
— È assiemabile rapidamente sotto tutte le valvole modulari
CETOP 07, senza l’impiego di tubazioni, utilizzando appositi
tiranti o viti formando quindi dei gruppi modulari compatti.
— È fornita con regolazione a vite con esagono incassato e dado
di bloccaggio.
Per ottenere incremento di portata ruotare in senso antiorario.
| QTM7 |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Pressione di apertura valvola di non
ritorno |
bar |
0,7 |
|
Portata max |
l/min |
250 |
|
|
|
|

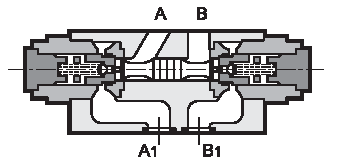

Valvola di non
ritorno idropilotata - CHM7 |
|
| |
65410
— Valvola di non
ritorno a sblocco oleodinamico con chiusura a
molla e con tenuta a cono su spigolo, e con superficie di
attacco rispondenti alle norme CETOP e ISO.
— Il suo impiego consente di:
— intercettare il
flusso in un senso;
— permettere il flusso nel medesimo senso, se aperta da una
pressione pilota;
— consentire il flusso libero nell’altro senso.
— Le valvole CHM7
vengono sempre montate a valle di
elettrovalvole direzionali tipo DSP7 e
sono assiemabili con tutte le altre valvole CETOP 07.
| CHM7 |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Rapporto tra pressione delle camere in
tenuta e pressione di pilotaggio |
bar |
13 : 1 |
|
Portata max |
l/min |
250 |
|
|
|
