Valvole di
controllo della portata CETOP 03 - Duplomatic |
|
 |

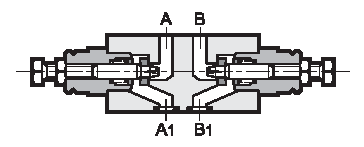

Valvola
regolatrice di portata a strozzamento semplice - MERS |
 |
| |
64200
— Valvola
regolatrice di portata non compensata con valvola di
non ritorno per flusso libero inverso, è realizzata nella
versione modulare e con superficie di attacco rispondente alle
norme CETOP e ISO.
— È assiemabile rapidamente sotto tutte le valvole CETOP 03,
senza l’impiego di tubazioni, utilizzando appositi tiranti o
viti
formando quindi dei gruppi modulari compatti.
— È normalmente fornita con vite di regolazione a testa
esagonale.
| MERS |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Pressione di apertura valvola di non
ritorno |
bar |
0,5 |
|
Portata max |
l/min |
50 |
|
|
|
|

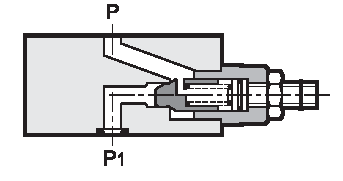

Valvola di non
ritorno con regolazione di portata - MVR-RS/P |
|
| |
65210
— La valvola MVR-RS/P
è una valvola di non ritorno che incorpora
anche la funzione di controllo portata a strozzamento semplice.
— È realizzata nella versione modulare con superficie di attacco
rispondente alle norme CETOP e ISO.
— È assiemabile rapidamente sotto le elettrovalvole direzionali
CETOP 03 e con tutte le valvole modulari CETOP 03, senza
l’impiego di tubazioni, utilizzando appositi tiranti o viti.
— Viene impiegata nei casi in cui si necessita la regolazione di
portata in un senso del flusso e nel senso opposto evitare
ritorni di olio o lo svuotamento spontaneo di condotti.
— La regolazione della portata è ottenuta tramite una vite ad
esagono incassato fornita di dado di bloccaggio.
| MVR-RS/P |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Pressione di apertura valvola di non
ritorno |
bar |
1 |
|
Portata max |
l/min |
50 |
|
|
|
|
Valvola
regolatrice di portata - RPC1/M |
|
| |
66200
— La valvola
RPC1*/M è una regolatrice di portata con
compensazione barica e termica, realizzata nella versione
modulare con superficie di attacco rispondente alle norme
CETOP e ISO.
— È rapidamente assiemabile sotto le elettrovalvole direzionali
CETOP 03 e consente una facile realizzazione di circuiti
idraulici dove è richiesto il controllo di velocità di attuatori.
— È disponibile in sei campi di regolazione portata fino a
30 l/min.
— In abbinamento con elettrovalvole di commutazione tipo
MDD44 (vedi catalogo 41 250) è possibile ottenere circuiti per
il controllo rapido lento di unità di lavoro.
| RPC1/M |
|
|
|
Pressione max di esercizio |
bar |
250 |
|
Portate controllate |
l/min |
1-4-10-16-22-30 |
|
|
|
|

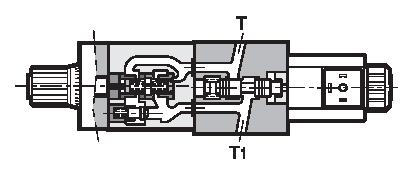

Valvola per la
selezione di velocità rapido/lento con comando elettrico - RL1M |
|
| |
66250
— La valvola RL1M
è un gruppo compatto che consente il
controllo di portata rapido lento attraverso l’impiego di
un’elettrovalvola di corto circuito. La regolazione della
portata
è realizzata mediante la valvola RPC1 (vedi catalogo 32 200)
con sei campi di regolazione.
— Realizzata nella versione modulare con superfici di attacco
rispondenti alle norme CETOP e ISO.
— La valvola RL1M è assiemabile rapidamente sotto le
elettrovalvole direzionali CETOP 03, senza l’impiego di
tubazioni, utilizzando appositi tiranti o viti, consentendo di
comporre controlli di direzione e velocità per unità di lavoro.
| RL1M |
|
|
|
Pressione max di esercizio |
bar |
250 |
|
Portate controllate |
l/min |
1-4-10-16-22-30 |
|
|
|
