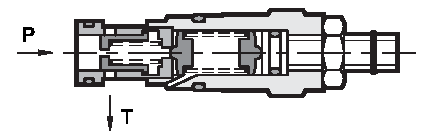

— La valvola CRQ è
una regolatrice di pressione pilotata in
esecuzione a cartuccia utilizzabile in blocchi o pannelli con
sede tipo: D-10C.
— È normalmente impiegata per regolare la pressione del
circuito idraulico e consente di utilizzare l’intera portata
della
pompa anche a valori di pressione prossimi al valore di
taratura.
— È disponibile in quattro diversi campi di regolazione
pressione
fino a 350 bar.

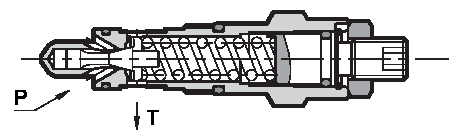

— È composta da un cursore principale di tipo bilanciato e da
uno stadio pilota. Il cursore principale, normalmente chiuso, si
apre quando la pressione del circuito supera il valore di
taratura generato dallo stadio pilota, scaricando l’eccesso di
portata nell’attacco T, collegato direttamente al serbatoio.
— La pressione è regolabile tramite una vite normalmente
fornita ad esagono incassato con dado di bloccaggio e con
limitazione della massima corsa di regolazione.
