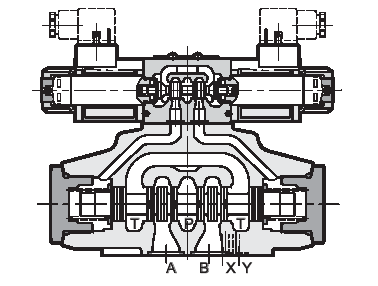

- La valvola pilotata DSP7 è costituita da un
distributore idropilotato CETOP 07 a quattro vie con piano di posa rispondente
alle norme CETOP, pilotato da un’elettrovalvola diretta CETOP 03.
- E’ disponibile con diversi, tipi di cursore
e con delle opzioni per il controllo di apertura.
- Sono disponibili sia il comando elettrico
tramite elettrovalvola che il comando idraulico dalle vie X e Y
- Il pilotaggio ed il drenaggio possono essere
realizzati interni alla valvola o esterni inserendo o rimuovendo appositi
tappi filettati alloggiati nel distributore.
Valvola di contropressione incorporata nella
via P
A richiesta, le valvole DSP7 sono disponibili con valvola di contropressione
incorporata sulla via P. Questa è necessaria per ottenere la pressione di
pilotaggio quando il distributore, in posizione di riposo ha la via P collegata
allo scarico T (cursori tipo S2, S4, S7, S8). La pressione di apertura è di 5
bar con una portata minima di 15 l/min. Per la richiesta aggiungere l’opzione C
nella sigla.
Elettromagneti
| DSP7 |
|
|
|
Pressione max di esercizio attacchi P-A-B |
bar |
320 |
|
Pressione max attacchi P-A-B versione H alta pressione |
bar |
420 |
|
Pressione max attacco T (con drenaggio interno) |
bar |
140 |
|
Pressione max attacco T (con drenaggio esterno) |
bar |
250 |
|
Portata massima |
l/min |
300 |
|
Tensioni per corrente continua |
VCC |
12-24-110-220 |
|
Tensioni per corrente alternata |
VCA 50Hz |
24-48-110-220-230 |
|
Tensioni per corrente alternata |
VCA 60Hz |
110-120-220-240 |
|
Grado di protezione |
- |
IP 65 |
|
Attacchi a piastra |
- |
CETOP 07 |
|
|
