Elettrovalvole a tenuta - Duplomatic |
 |
 |

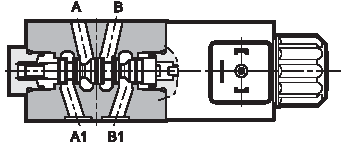

Elettrovalvola di
intercettazione utenze - versione modulare - MDF3 |
 |
| |
41270
- Elettrovalvola ad azione diretta per intercettazione delle
utenze, diponibile in 2 diverse esecuzioni a riposo: con
utenze bloccate o con utenze a scarico.
- Viene normalmente utilizzata in abbinamento alle
servovalvole direzionali per garantire la sicurezza del
circuito in assenza di tensione.
- Vengono utilizzati elettromagneti con bobine
intercambiabili e con tubi a bagno d’olio.
| MDF3 |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Portata massima |
l/min |
50 |
|
Tensioni per corrente continua |
VCC |
12-24-110-220 |
|
Grado di protezione |
- |
IP 65 |
|
Attacchi a piastra |
CETOP 03 |
- |
|
|
|
|

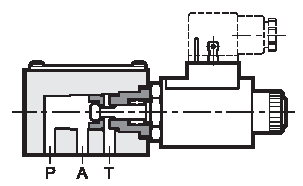

Elettrovalvola
direzionale a tenuta - DT03 |
|
| |
42200
-
Distributore ad
azione diretta con tenuta ad otturatore conico.
-
Versione a due o
tre vie con possibilità di tenuta nei due sensi per valvole a
due vie.
-
Elettromagneti in
bagno d’olio, a tenuta stagna, disponibili nelle tensioni di
alimentazione in CA e CC.
|
DT03 |
|
|
|
Pressione max di esercizio |
bar |
250 |
|
Portata massima |
l/min |
25 |
|
Tensioni per corrente continua |
VCC |
12-24 |
|
Tensioni per corrente raddrizzata |
VCA 50Hz/60Hz |
24-110-220 |
|
Grado di protezione |
- |
IP 65 |
|
Attacchi a piastra |
- |
CETOP 03 |
|
|
|
|

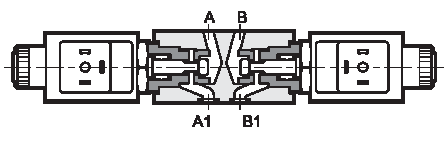

Elettrovalvola
direzionale a tenuta - versione modulare - MDT |
|
| |
42250
-
Distributore ad
azione diretta con tenuta ad otturatore conico impiegato per il
mantenimento in posizione di attuatori idraulici.
-
Esecuzione a due
vie, normalmente chiuse, con tenuta nei due sensi ad
elettromagnete diseccitato.
-
Elettromagneti in
bagno d’olio, a tenuta stagna, disponibili nelle tensioni di
alimentazione in CA e CC.
| MDT |
|
|
|
Pressione max di esercizio |
bar |
250 |
|
Portata massima condotti controllati |
l/min |
25 |
|
Tensioni per corrente continua |
VCC |
12-24 |
|
Tensioni per corrente raddrizzata |
VCA 50Hz/60Hz |
110-220 |
|
Grado di protezione |
- |
IP 65 |
|
Attacchi a piastra |
CETOP 03 |
- |
|
|
|
|
Elettrovalvola
direzionale a tenuta - esecuzione a cartuccia - KT08 |
|
| |
43100
| KT08 |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Portata nominale |
l/min |
50 |
|
Tensioni per corrente continua |
VCC |
12-24 |
|
Tensioni per corrente raddrizzata |
VCA 50Hz/60Hz |
110-230 |
|
Connessione elettrica DIN 43650 - AMP
JUNIOR - KOSTAL - cavi uscenti |
- |
- |
|
Grado di protezione |
- |
IP 65 |
|
PANNELLO MODULARE PER ELLETTROVALVOLE
KT08 - |
| KTM3 |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Portata nominale |
l/min |
50 |
|
intercettazione: |
- |
in mandata su P / sulla via P-T / in
uscita su A e B / in entrata su A e B |
|
|
|
