Valvole di
messa a scarico automatiche - Duplomatic |
|
 |
Valvola
regolatrice di pressione con messa a scarico automatica (per
circuiti con accumulatore) - MRQA |
 |
| |

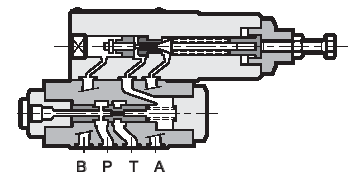

21400
|
.gif) |
 |
— La valvola MRQA
è una valvola regolatrice di pressione con
messa a scarico automatica. Al valore di taratura impostato la
valvola mette in scarico libero la pompa e la rimette in
pressione
quando nel circuito si scende a valori di pressione
corrispondenti
al 78 o 68% del valore di taratura. Per assicurare questo
funzionamento è indispensabile l’impiego di un accumulatore
(vedi schema idraulico) che assicuri il mantenimento in
pressione del circuito. Una valvola di non-ritorno, incorporata
nel
pannello, o disponibile come piastra sotto la valvola MRQA/C,
impedisce all’accumulatore di scaricarsi attraverso la valvola
aperta. Questo funzionamento assicura il mantenimento in
pressione del circuito idraulico, evitando il riscaldamento
dell’olio
e riducendo il consumo di energia. È consigliabile ubicare
l’accumulatore il più vicino possibile alla MRQA, senza
riduzione
di sezione nel collegamento.
— Il tempo ciclo dipende dalla portata della pompa, dalla
capacità e precarica accumulatore nonchè dalla richiesta di
portata dell’utilizzo.
| MRQA |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
70-210-350 |
|
Portata max |
l/min |
40 |
|
Differenziale di pressione |
% |
78 oppure 68 |
|
Attacchi a piastra |
- |
CETOP 03 |
|
|
|
|
Valvole
regolatrici di pressione con messa a scarico automatica (per
circuiti con accumulatore) - RQ**-P |
|
| |

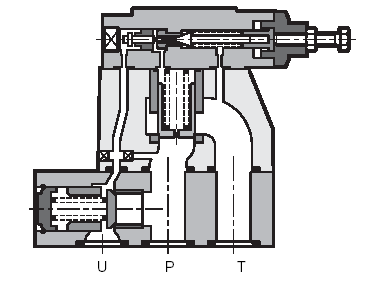

21410
— Le valvole RQR e
RQA, oltre alla normale funzione di valvole
regolatrici di pressione o di sicurezza, hanno anche la
caratteristica di mettere liberamente a scarico la portata della
pompa quando viene raggiunto il valore della pressione di
taratura.
Per assicurare questa condizione è indispensabile l’impiego di
un accumulatore che assicura la tenuta in pressione del
circuito. L’impiego di una valvola di non ritorno impedisce
all’accumulatore di scaricarsi attraverso la valvola che è in
posizione aperta.
— Sono realizzate con lo stadio principale ad otturatore
bilanciato che consente elevati passaggi per grandi portate e
con ridotte perdite di carico.
|
CON VALVOLA DI NON RITORNO |
- |
- |
| RQA5-P |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
70-210-350 |
|
Portata max |
l/min |
200 |
|
Differenziale di pressione |
% |
85 oppure 70 |
|
Attacchi a piastra |
- |
CETOP R08 |
|
CON VALVOLA DI NON RITORNO |
- |
- |
| RQA7-P |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
70-210-350 |
|
Portata max |
l/min |
300 |
|
Differenziale di pressione |
% |
85 oppure 70 |
|
Attacchi a piastra |
- |
CETOP R10 |
|
PER PILOTAGGIO A DISTANZA |
- |
- |
| RQR3-P |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
70-210-350 |
|
Portata max |
l/min |
100 |
|
Differenziale di pressione |
% |
85 oppure 70 |
|
Attacchi a piastra |
- |
CETOP R06 |
|
PER PILOTAGGIO A DISTANZA |
- |
- |
| RQR5-P |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
70-210-350 |
|
Portata max |
l/min |
200 |
|
Differenziale di pressione |
% |
85 oppure 70 |
|
Attacchi a piastra |
- |
CETOP R08 |
|
PER PILOTAGGIO A DISTANZA |
- |
- |
| RQR7-P |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
70-210-350 |
|
Portata max |
l/min |
300 |
|
Differenziale di pressione |
% |
85 oppure 70 |
|
Attacchi a piastra |
- |
CETOP R10 |
|
|
|
|
Valvole
regolatrici di pressione con messa a scarico automatica o
comandata con elettrovalvola (per circuiti con accumulatore) -
RP*M*-P |
|
| |

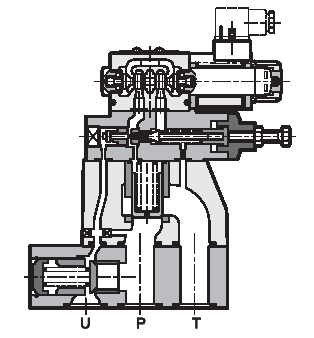

21420
— Le valvole RQRM
e RQAM, oltre alla normale funzione di valvole
regolatrici di pressione o di sicurezza, hanno anche la
caratteristica
di mettere liberamente a scarico la portata della pompa in modo
automatico quando viene raggiunto il valore della pressione di
taratura, oppure quando viene diseccitata l’elettrovalvola
pilota.
E’ indispensabile l’impiego di un accumulatore che assicura la
tenuta in pressione del circuito. L’impiego di una valvola di
non
ritorno impedisce all’accumulatore di scaricarsi attraverso la
valvola quando è in posizione aperta.
— Sono realizzate con lo stadio principale ad otturatore
bilanciato
che consente elevate portate con ridotte perdite di carico.
|
CON VALVOLA DI NON RITORNO |
- |
- |
| RQAM5-P |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
70-210-350 |
|
Portata max |
l/min |
200 |
|
Differenziale di pressione |
% |
85 oppure 70 |
|
Attacchi a piastra |
- |
CETOP R08 |
|
CON VALVOLA DI NON RITORNO |
- |
- |
| RQAM7-P |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
70-210-350 |
|
Portata max |
l/min |
300 |
|
Differenziale di pressione |
% |
85 oppure 70 |
|
Attacchi a piastra |
- |
CETOP R10 |
|
PER PILOTAGGIO A DISTANZA |
- |
- |
| RQRM3-P |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
70-210-350 |
|
Portata max |
l/min |
100 |
|
Differenziale di pressione |
% |
85 oppure 70 |
|
Attacchi a piastra |
- |
CETOP R06 |
|
PER PILOTAGGIO A DISTANZA |
- |
- |
| RQRM5-P |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
70-210-350 |
|
Portata max |
l/min |
200 |
|
Differenziale di pressione |
% |
85 oppure 70 |
|
Attacchi a piastra |
- |
CETOP R08 |
|
PER PILOTAGGIO A DISTANZA |
- |
- |
| RQRM7-P |
|
|
|
Pressione max di esercizio |
bar |
350 |
|
Campo di regolazione pressione |
bar |
70-210-350 |
|
Portata max |
l/min |
300 |
|
Differenziale di pressione |
% |
85 oppure 70 |
|
Attacchi a piastra |
- |
CETOP R10 |
|
|
|
|
|
|
|
