Valvole di
intercettazione - Duplomatic |
 |
 |

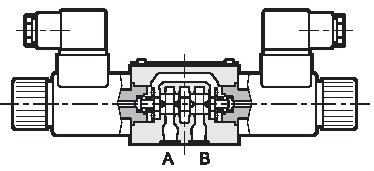

Valvola
direzionale ad azione diretta - MD1E |
 |
| |
83200
— La valvola MD1E
è un distributore ad azione diretta a comando
elettrico proporzionale, con superficie di attacco rispondente
alle norme CETOP e ISO.
— Viene normalmente impiegata per controllare la direzione e la
velocità di attuatori idraulici.
— L’apertura della valvola e quindi la portata del flusso può
essere modulata in modo continuo proporzionalmente alla
corrente fornita al solenoide.
— Può essere comandata direttamente da un
alimentatore controllato in corrente oppure
tramite le relative unità elettroniche di comando
che consentono di sfruttare a pieno le
prestazioni della valvola.
— È disponibile nelle versioni in anello aperto o
con retroazione di posizione del cursore, che
assicura una migliore precisione di regolazione
e di ripetibilità.
| MD1E |
|
|
|
Pressione max di esercizio attacchi
P-A-B |
bar |
350 |
|
Pressione max di esercizio attacco T |
bar |
140 |
|
Portata massima con 10 bar P-T |
l/min |
2,5-4-8-16-24 |
|
Tensione nominale |
VCC |
12 - 20 |
|
Corrente max di lavoro |
A |
1,36 - 0,82 |
|
Grado di protezione |
- |
IP 65 |
|
Attacchi a piastra |
- |
CETOP 03 |
|
VERSIONE RETROAZIONATA |
- |
- |
| MD1ER |
|
|
|
Pressione max di esercizio attacchi
P-A-B |
bar |
350 |
|
Pressione max di esercizio attacco T |
bar |
140 |
|
Portata massima |
l/min |
2,5-4-8-16-24 |
|
Tensione nominale |
VCC |
24 |
|
Corrente max di lavoro |
A |
1,02 |
|
Grado di protezione |
- |
IP 65 |
|
Attacchi a piastra |
- |
CETOP 03 |
|
|
|
|
Valvola
direzionale ad azione diretta - D4E |
|
| |
83250
— La valvola D4E è
un distributore ad azione diretta a
comando elettrico proporzionale, con superficie di attacco
rispondente alle norme CETOP e ISO.
— Viene normalmente impiegata per controllare la direzione
e la velocità di attuatori idraulici.
— L’apertura della valvola e quindi la portata del flusso può
essere modulata in modo continuo proporzionalmente
alla corrente fornita al solenoide.
— Può essere comandata direttamente da un
alimentatore controllato in corrente oppure
tramite le relative unità elettroniche di
comando che consentono di sfruttare a
pieno le prestazioni della valvola.
| D4E |
|
|
|
Pressione max di esercizio attacchi
P-A-B |
bar |
250 |
|
Pressione max di esercizio attacco T |
bar |
140 |
|
Portata massima |
l/min |
30-40-50 |
|
Tensione nominale |
VCC |
24 |
|
Corrente max di lavoro |
A |
1,20 |
|
Grado di protezione |
- |
IP 65 |
|
Attacchi a piastra |
- |
CETOP 05 |
|
|
|
|

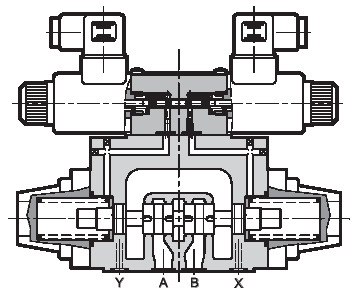

Distributore
idropilotato - E4E |
|
| |
83300
— La valvola E4E è
un distributore pilotato a comando elettrico
proporzionale, con superficie di attacco rispondente alle norme
CETOP.
— L’apertura della valvola e quindi la portata del flusso può
essere modulata in modo continuo proporzionalmente alla
corrente fornita ai solenoidi proporzionali dello
stadio pilota.
— Può essere comandata direttamente da un
alimentatore controllato in corrente oppure
tramite le relative unità elettroniche di comando
che consentono di sfruttare a pieno le
prestazioni della valvola.
— È disponibile nella versione in anello aperto e in
tre campi di regolazione portata fino a 100 l/min.
— Viene normalmente fornita con pilotaggio interno
e drenaggio esterno.
— Per il corretto funzionamento della valvola
occorre garantire una pressione minima di
pilotaggio di 20 bar e una portata di 3 l/min.
|
E4E |
|
|
|
Pressione max di esercizio attacchi
P-A-B |
bar |
250 |
|
Pressione max di esercizio attacco T |
bar |
200 |
|
Pressione max di pilotaggio attacco X |
bar |
250 |
|
Portate controllate |
l/min |
50-75-100 |
|
Tensione nominale |
VCC |
20 |
|
Corrente max di lavoro |
A |
0,82 |
|
Isteresi |
% Q max |
< 8% |
|
Ripetibilità |
% Q max |
< +/- 2% |
|
Grado di protezione |
- |
IP 65 |
|
Attacchi a piastra |
- |
CETOP P05 |
|
|
|
|

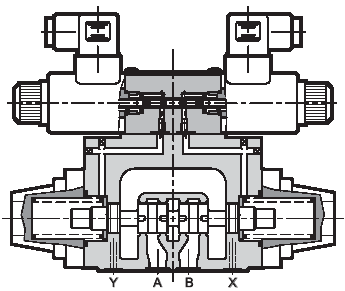

Distributore
idropilotato - E07E |
|
| |
83400
— La valvola E07E
è un distributore pilotato a comando elettrico
proporzionale, con superficie di attacco rispondente alle norme
CETOP.
— L’apertura della valvola e quindi la portata del flusso, può
essere modulata in modo continuo proporzionalmente alla
corrente fornita ai solenoidi proporzionali dello
stadio pilota.
— Può essere comandata direttamente da un
alimentatore controllato in corrente oppure
tramite le relative unità elettroniche di comando
che consentono di sfruttare a pieno le
prestazioni della valvola.
— È disponibile nella versione in anello aperto in tre
campi di regolazione portata fino a 200 l/min.
— Viene normalmente fornita con pilotaggio
interno e drenaggio esterno.
— Per il corretto funzionamento della valvola
occorre garantire una pressione minima di
pilotaggio di 20 bar e una portata di 3 l/min.
| E07E |
|
|
|
Pressione max di esercizio attacchi
P-A-B |
bar |
250 |
|
Pressione max di esercizio attacco T |
bar |
200 |
|
Pressione max di pilotaggio attacco X |
bar |
250 |
|
Portate controllate |
l/min |
75-120-200 |
|
Tensione nominale |
VCC |
20 |
|
Corrente max di lavoro |
A |
0,82 |
|
Isteresi |
% Q max |
< 8% |
|
Ripetibilità |
% Q max |
< +/- 2% |
|
Grado di protezione |
- |
IP 65 |
|
Attacchi a piastra |
- |
CETOP 07 |
|
|
|
|

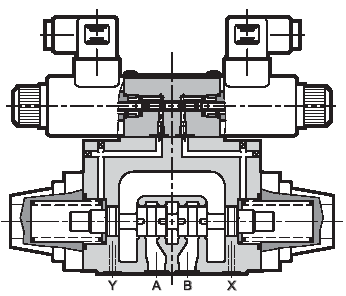

Distributore
idropilotato - E5E |
|
| |
83500
— La valvola E5E è
un distributore pilotato a comando elettrico
proporzionale, con superficie di attacco rispondente alle norme
CETOP e ISO.
— L’apertura della valvola e quindi la portata del flusso, può
essere modulata in modo continuo proporzionalmente alla
corrente fornita ai solenoidi proporzionali dello
stadio pilota.
— Può essere comandata direttamente da un
alimentatore controllato in corrente oppure
tramite le relative unità elettroniche di comando
che consentono di sfruttare a pieno le
prestazioni della valvola.
— È disponibile nella versione in anello aperto in
due campi di regolazione portata fino a 300 l/min.
— Viene normalmente fornita con pilotaggio
interno e drenaggio esterno..
— Per il corretto funzionamento della valvola
occorre garantire una pressione minima di
pilotaggio di 20 bar e una portata di 3 l/min.
| E5E |
|
|
|
Pressione max di esercizio attacchi
P-A-B |
bar |
250 |
|
Pressione max di esercizio attacco T |
bar |
200 |
|
Pressione max di pilotaggio attacco X |
bar |
250 |
|
Portate controllate |
l/min |
200-300 |
|
Tensione nominale |
VCC |
20 |
|
Corrente max di lavoro |
A |
0,82 |
|
Isteresi |
% Q max |
< 8% |
|
Ripetibilità |
% Q max |
< +/- 2% |
|
Grado di protezione |
- |
IP 65 |
|
Attacchi a piastra |
- |
CETOP 08 |
|
|
|
|
|
|
|
