Compressori d'Aria Sono
delle macchine che comprimono l'aria, prelevata dall'atmosfera, alla
pressione di lavoro.
Ne esistono di due tipi:
- centrifughi nei quali la compressione del fluido è dovuta agli effetti della
forza centrifuga
- volumetrici
nei quali il fluido è compresso in seguito alla variazione di un
volume nel quale era stato in precedenza aspirato
Nei
compressori volumetrici la compressione può essere realizzata
tramite:
- pistoni (compressori alternativi)
- rotori (compressori rotativi) che possono avere uno o due assi di
rotazione.
Quelli alternativi si possono suddividere a loro volta in:
Quelli rotativi si possono suddividere a loro volta in:
- un asse di rotazione: a palette, a lobi tipo Root.
- a due assi di rotazione: compressori a viti

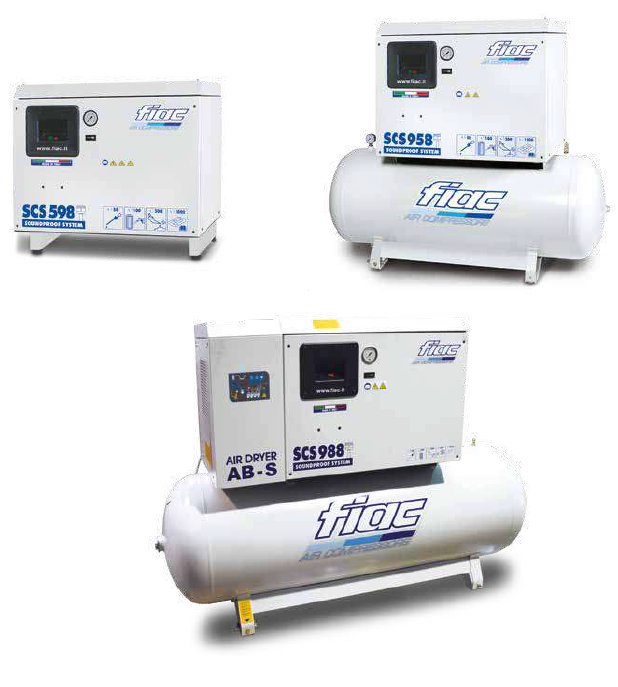

Il compressore alternativo a pistone
Il compressore alternativo è costituito da un cilindro entro il
quale scorre un pistone. Il cilindro è chiuso nella parte superiore
da una piastra in cui sono ricavate due aperture predisposte per le
valvole d'aspirazione e di mandata.
E' il più usato e nella maggioranza dei casi è a due stadi
oltre i 15 bar può essere a tre o più stadi.
L'aria viene aspirata, compressa da un primo pistone (il primo
stadio) refrigerata e ulteriormente compressa da un secondo pistone
(secondo stadio), ....
Compressore alternativo a membrana
Il pistone è separato dall'aria da una membrana. L'aria non entra in
contatto con l'olio di lubrificazione. L'aria compressa è così priva
di olio.
Compressore rotativo a palette
E' costituito da un involucro cilindrico, due aperture una di
aspirazione e una di scarico e un rotore posizionato eccentricamente
rispetto all'involucro.
Il rotore è dotato di lamelle mobili le quali per la forza
centrifuga comprimono l'aria dato il posizionamento eccentrico del
rotore.
Il vantaggio di un compressore rotativo a palette è la silenziosità,
la generazione di un'aria priva di pulsazioni e il minimo ingombro.
Sono privi delle valvole d'aspirazione e di mandata.

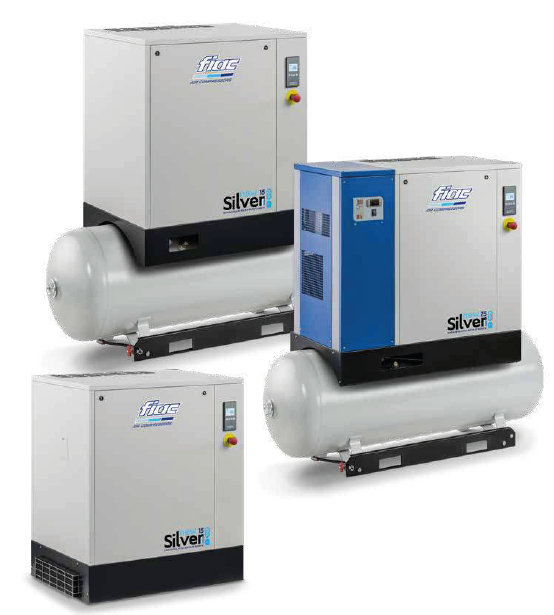

Compressore rotativo a vite elicoidale
E' costituito da due rotori elicoidali controrotanti
racchiusi all'interno di un involucro. Solo uno dei due rotori
riceve il movimento.
Il fluido viene aspirato da una estremità e spostato assialmente
all'altra estremità riducendone progressivamente il volume del
fluido.
Compressore a lobi tipo
Root
L'aria viene trasportata da una parte all'altra senza che ne sia
modificato il volume.
Essendo le parti in movimento non lubrificate l'aria è priva di
olio.
|
