	Valvole di bilanciamento - ZC*

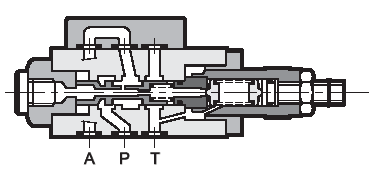

	24300 — Le valvole di bilanciamento tipo ZC* agiscono come valvole riduttrici di pressione che oltre a ridurre la pressione dalla via P verso l’utenza A, consentono il ritorno di flusso dall’utenza A verso lo scarico T nei casi in cui si genera nel circuito a valle (utenza A) una pressione superiore al valore di taratura (caso tipico di un contrappeso idraulico o bilanciamento di carico). — Sono realizzate con superficie di attacco rispondente alle norme CETOP. L’attacco B non è mai utilizzato. — Sono disponibili in quattro diverse dimensioni per portate fino a 200 l/min.   ZC07     Pressione max di esercizio bar 250 Campo di regolazione pressione bar 70-140-210 Portata max l/min 125 Attacchi a piastra - CETOP 07   ZC2     Pressione max di esercizio bar 250 Campo di regolazione pressione bar 70-140-210 Portata max l/min 25 Attacchi a piastra - CETOP 03   ZC4     Pressione max di esercizio bar 250 Campo di regolazione pressione bar 70-140-210 Portata max l/min 75 Attacchi a piastra - CETOP P05   ZC5     Pressione max di esercizio bar 250 Campo di regolazione pressione bar 70-140-210 Portata max l/min 200 Attacchi a piastra - CETOP 08
