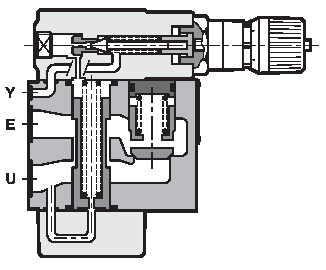

— Le valvole tipo
Z sono usate quando nei circuiti oleodinamici
si vuole avere un ramo a pressione inferiore a quella
principale. Essendo normalmente aperte, consentono il
passaggio di olio fino a quando la pressione in uscita è di
valore inferiore a quello impostato sulla valvola; la valvola si
chiude e mantiene costante la pressione in uscita quando
quest’ultima raggiunge il valore di taratura. La variazione di
pressione in entrata, per valori superiori a quelli di taratura,
non influenza la pressione ridotta in uscita, inoltre la
particolare esecuzione della valvola evita che, anche nel
transitorio, si superi il valore di taratura. Il drenaggio, da
collegarsi direttamente al serbatoio, è di circa 0,8 l/min. A
richiesta è disponibile la versione con drenaggio ridotto (0,4
l/min).
— E’ realizzata nelle versioni con e senza valvola di non
ritorno
incorporata, con pressione di apertura di 0,5 bar.
